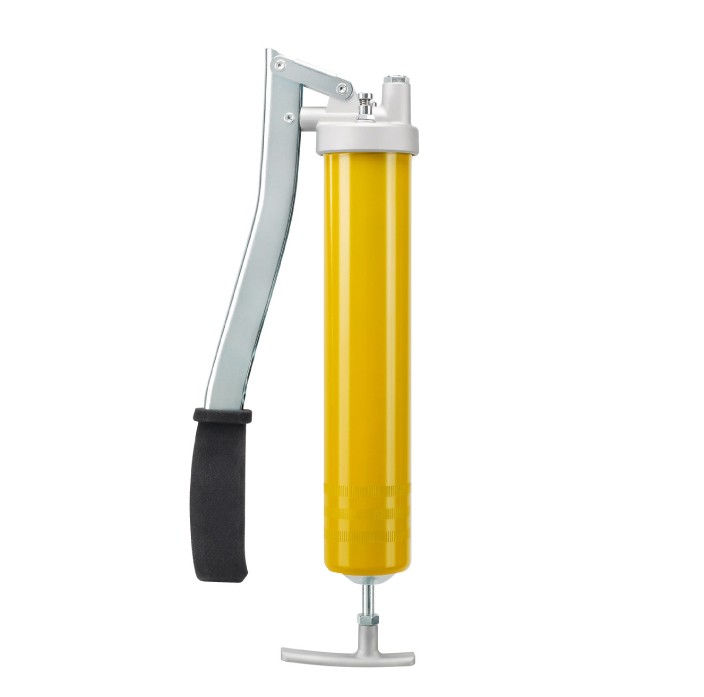

Описание
Резьба шприца со стороны подачи M 10 x 1
Переходник для заполнения и стравливания воздуха M 10 x 1
Объем заполнения (cм³) 500
Возможности заполнения 400-гр.-туба для смазки по DIN 1284, прибор для заполнения смазкой или заполнение вручную шпателем
Диаметр поршня насоса для смазки (mm) 9
Привод поршня подачи смазки с помощью рычага
Объем подачи / ход (cм³) 1,2 при плотности смазки 0,92 кг/дм³, проверено с тубой со смазкой 400 гр. (12 511)
Давление подачи до (атм) 600
Пиковое давление (система) (атм) 900
Пиковое давление (головка шприца для смазки) (атм) 1200
Нажатие на выдвижную штангу с помощью Т-образной рукоятки
Запорная крышка свободный
Толщина стенки корпуса шприца (mm) 1
Лакировка корпуса шприца желтый
Размеры, ДхШхВ (мм) 395 x 140 x 66
Вес (кг) 1,35
Спецификация
Переходник для заполнения и сбрасывания воздуха на головке шприца
Ниппель для заполнения (FN), M 10 x 1 нар. (12 670)
Вентиль проветривания (ETV), M 10 x 1 a (85 277)
Оцинкованные части: рукоятка, штанка поршня, фиксатор, крышка
Головка шприца из литого цинка Z 410
Шаровый вентиль оцинкован (85 589)
Розборная и подвижная система штанги поршня
Т-образная рукоятка, оптимирована для захвата и давления
Эргономическая рукоятка, устойчивая с соскальзыванию, очень удобная и с очень хорошей передачей усилия
Особенности
прибор работает со смазками NLGI 3 при 20 °C
Объем подачи за ход при 200 атм. практически не меняется после 40.000 рабочих ходов
Колба насоса, цилиндр и прокладка изготовлены с допуском 6 микрон (отсутствие ложного смазывания)
При большом сотпротивлении, например при засохших точках смазки, пресс-масленку можно пробить коротким ходи рычага при значительно меньшем усилии
Подача смазки вариируется от 0,1 до 1,6 см³ за ход
Оптимальная конфигурация рычага, поэтому сила, необходимая для нажатия на рычаг, настолько мала насколько это возможно
Манжета плотноприлегающая при ручной закладке смазки или тубе
Благодаря подвижности штанги, манжета может быть введена также и при поврежденной тубе или не стандартной тубе
Поврежденные тубы легко можно изъять
Штагу можно зафиксировать в любой позиции - штангу не обязательно полностью выдвигать, для того чтобы освободить смазку от давления пружины (смазка не замыляется)
Шприц легко разобрать, поэтому его можно легко очистить
Вальцованная резьба на корпусе шприца не чувствительна к повреждениям вследствие ударов и позволяет легкое и быстрое вкручивание за 1,5 оборота
Быстрый сброс воздуха полуооборотом корпуса шприца
Разработан для жестких условий
по DIN 1283
